Flowcode 6 Mit ArduinoUnoR3 - Compiler Optionen

[FlowFlo]

Hallo,
im Oktober habe ich Flowcode6 professional mit dem ArduinoUnoR3 Board, dem Arduino kompatieblen E-Bloch Shield und dem dazu passenden Dev Board EB083-00-01 über Elektor erworben.
Die Programme laufen in der Simulation einwandfrei.
Aber...
Ich versuche seit 2 Wochen (" mit Unterbrechungen ") vergeblich ein Testprogramm auf das Arduino_Uno Board zu übertragen.
Auch die Beiträge
"FlowCode 6 und Arduino" http://www.matrixtsl.com/mmforums/viewt ... 40&t=15165,
und "Flowcode 6 Arduino uno Compiler" http://www.matrixtsl.com/mmforums/viewt ... 40&t=15201
haben mir nicht wirklich weitergeholfen.

Mir ist aber aufgefallen, daß ich aber im Gegensatz zu den Flowcode6 Usern in den oben genannten Beiträgen,
nicht mal die Möglichkeit habe den Ort und die Parameter für Compiler, Linker und Programmierer einzustellen.

Bevor ich mich also weiter darum kümmere warum ich aus meiner erstellten C-Datei kein Hex-File zum übertragen auf das Arduino-Board machen kann, muss ich erstmal die Möglichkeit erhalten die Compiler-Optionen zu ändern.

Die Icons zum Auswählen sind grau,- also deaktiviert.

Keine Möglichkeit zu Änderungen in den Compiler-Optionen.

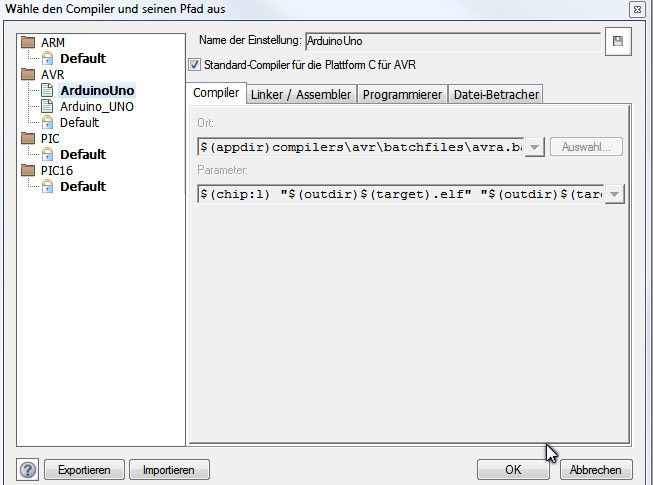

Compiler Optionen 001.jpg (68.84 KiB) Viewed 21040 times

Grau hinterlegte Buttons !!!

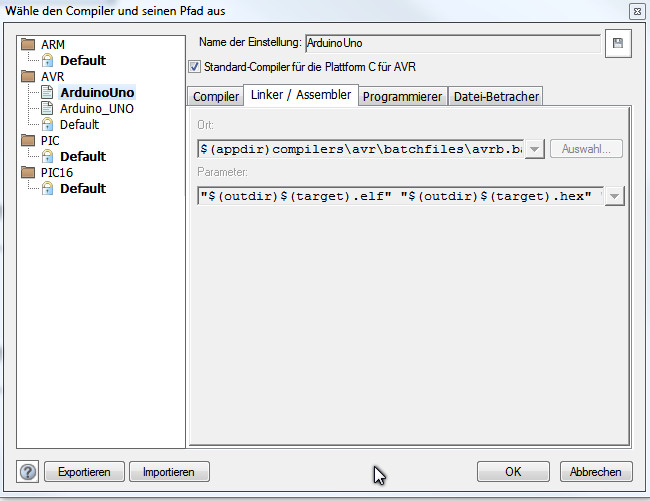

Compiler Optionen 002.jpg (71.06 KiB) Viewed 21035 times

... wieder Grau

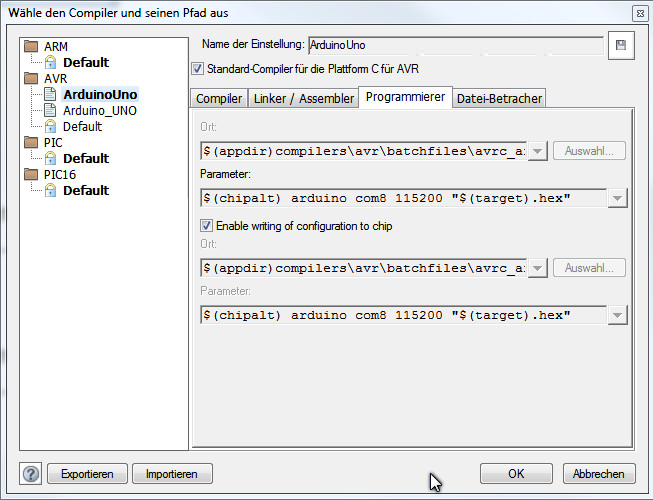

Compiler Optionen 003.jpg (92.27 KiB) Viewed 21035 times

--- Ich benutze das Betriebssystem Windors7 Home Premium 64Bit.
--- Ich öffne Flowcode6 als Administrator.
--- Die Schnittstelle ist in Windors passend eingestellt.

Hat noch jemand dieses Problem?

Ich glaube so langsam, daß ich einen riesen Fehler gemacht habe mir dieses Programmpaket anzuschaffen.

Kann mir bitte jemand weiterhelfen? ...

MFG Flo

[DavidA]

Hello,

In the latest version of Flowcode 6 (6.1) you do not have to set the compiler options for Arduino devices, it is done automatically.

I would advise you go to Help >> Check for Updates and upgrade to the latest version.

---------------

hallo,

In der neuesten Version von Flowcode 6 (6.1) müssen Sie nicht zum Einstellen der Compiler-Optionen für Arduino-Geräte wird automatisch.

Ich würde Ihnen raten, gehen Sie zu Hilfe >> Nach Updates suchen und ein Upgrade auf die neueste Version.

[FlowFlo]

Hallo,

das erste was ich gemacht habe war die ursprüngliche Version auf v6.1.0.0 zu aktualisieren.

Versionsinfo Flowcode

Versionsinfo Flowcode6.jpg (17.38 KiB) Viewed 21010 times

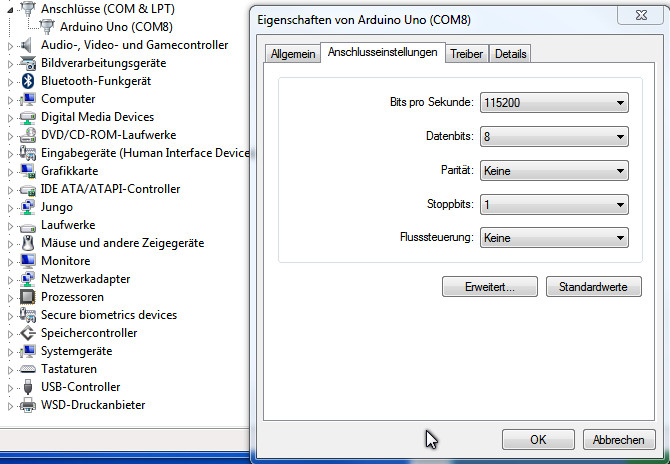

Die Einstellungen der Schnittstelle unter Windows 7 sind folgendermaßen...

Einstelungen der Schnittstelle unter Windows7

Einstelungen der Schnittstelle unter Windows7.jpg (104.33 KiB) Viewed 21010 times

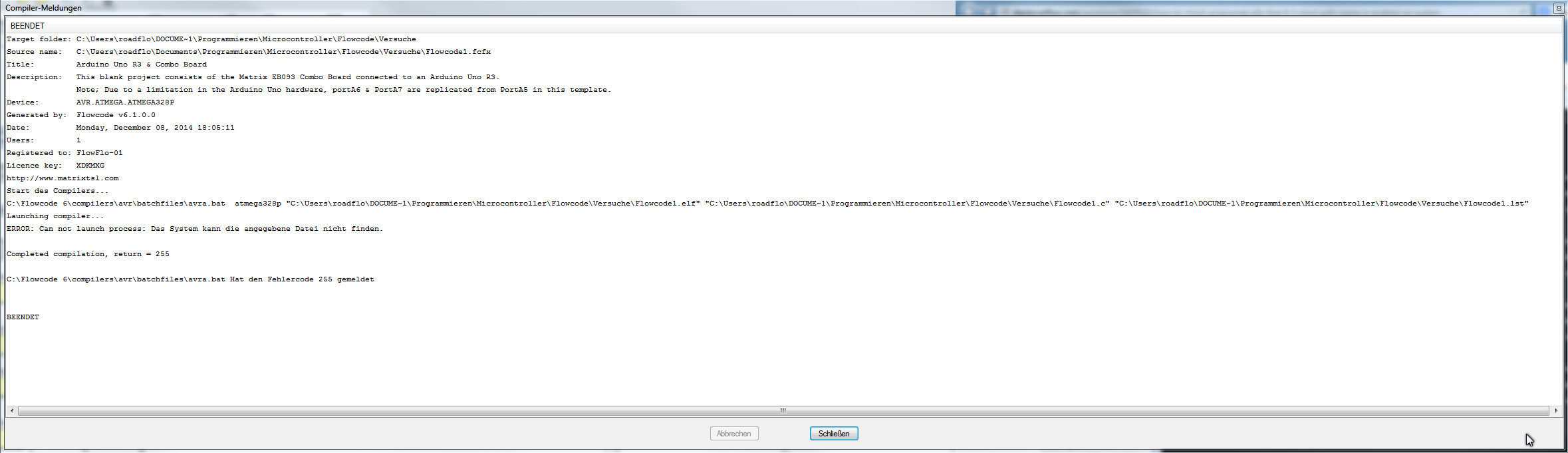

Beim versuch ein Progremm zu übertragen kommt die Fehlermeldung 255...

Flowcode compilermeldung 001.jpg

Compilermeldung

(213.92 KiB) Downloaded 3775 times

Ich habe Flowcode schon mehrere male deinstalliert, die Registry gereinigt und eine Neuinstallation in einem anderen
Ordner durchgeführt ( aktuell C:\Flowcode 6\), nichts hat bis jetzt geholfen.
Die C-Datei wird laut Compilermeldung nicht gefunden.

Ich komme so nicht weiter...


MDF D.Florian

[kersing]

Bitte überprüfen Sie die short path Einstellung.

[FlowFlo]

Hallo,

bitte welche short path Einstellungen sind gemeint?

Wie kann ich diese ändern?

MFG D.Florian

[kersing]

Haben Sie den Link ausprobiert? (Hier noch einmal: short path)

[FlowFlo]

Hallo,

ich habe den link gelesen und hoffentlich auch verstanden.

- als erstes habe ich mich als administrator einloggen müssen.
- dann habe ich für jedes Laufwerk die 8dot3 Namensgebung erlaubt -> war sowiso schon aktiviert
(hab es in der registry nachgesehen)

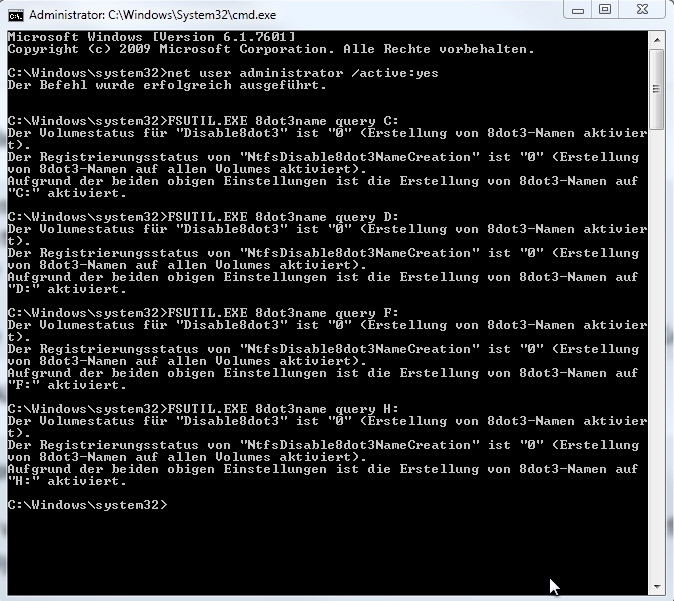

8dot3 namensgebung aktiviert

8dot3namen aktiviert.jpg (132.26 KiB) Viewed 20937 times

Ein erneutes compilieren meines Testprogrammes hat aber den gewünschten Effekt nicht gehabt:

...der Fehler 255 ist immer noch vorhanden.

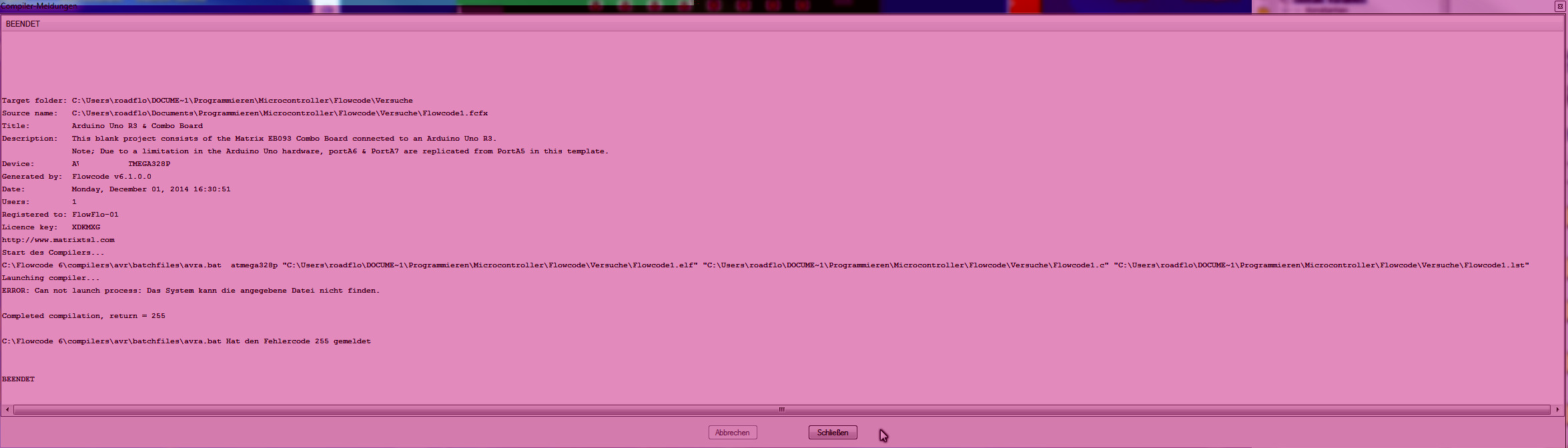

Flowcode compilermeldung 002 nach 8dot3 enabled.jpg

Fehlermeldung Compiler

(214.5 KiB) Downloaded 3702 times

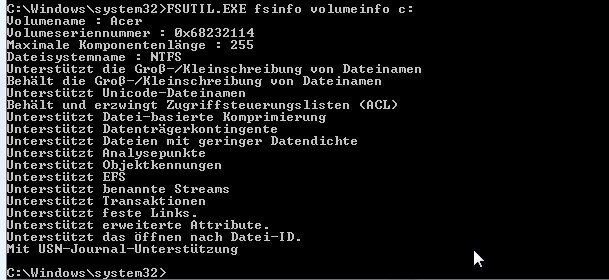

Volumeinfo für C:

volumeinfo c.jpg (54.69 KiB) Viewed 20937 times

Was oder wer kann mir bei diesem Problem helfen?

MFG D.Florian

[FlowFlo]

Hallo,

Ich habe die short path einstellungen kontrolliert - diese stehen auf "0" für alle Laufwerke -< also enabled >-

Jetzt habe ich den Pfad der Testfiles noch geändert - auch das hat leider nichts gebracht.

!!! Ich wollte es mir beim Programmieren einfacher machen...
... und jetzt ist alles komplizierter als die Atmel-controller mit C oder mit BASCOM zu programmieren.
was übrigens ohne Probleme auf dem gleichen PC funktioniert !!!
...kann mir wirklich niemand weiterhelfen?
oder habe ich tatsächlich das Geld für dieses Programm zum Fenster geworfen?

MFG

[Benj]

hallo,

Sind Sie mit einem System -Optimierer überhaupt? z.B. " System -Mechaniker ", wie diese Art von Software können Verwüstung mit Ihrem System zu spielen und Dinge tun, wie das Abschalten der 8.3-Dateinamen , um eine Mikrosekunde auf eine Datei lesen / schreiben zu speichern.

Wenn Sie in cmd gehen , gehen Sie zu Ihrem Flowcode Projektordner und geben Sie dann in dir / x dann sollte die 8.3-Dateinamen zeigen, wenn es aktiviert ist.


Hello,

Are you using a system optimiser at all? e.g. "system mechanic" as this type of software can play havoc with your system and do things like switching off the 8.3 filenames to save a microsecond on a file read/write.

If you go into cmd, navigate to your Flowcode project folder and then type in dir /x then this should show the 8.3 filename if it is enabled.

[FlowFlo]

Hallo Ben Rowland

Sie hatten recht ... "TuneUp Utilities" war auf meinem System installiert.

Ich habe diesen Systemoptimierer jetzt deinstalliert.
Um auszuschließen das noch einstellungen von"TuneUp Utilities" habe ich meinen PC neu gestartet, dann die Einstellung "8dot3name" erneut gesetzt.
Mit "dir /x" habe ich dann die Namensgebung der Files kontrolliert.
Leider hatte auch das nicht den gewünschten Erfolg.
... es erscheint immer noch der Compiler Error 255.

Was mache ich falsch - wieso findet der compiler nicht die Datei?


Hi Ben Rowland

You were right ... "TuneUp Utilities" was installed on my system.

Now i uninstalled this system optimizer.
To exclude, I still have settings of "TuneUp Utilities" i restarted my PC and put the option "8dot3name" again.
With "dir / x", i checked the naming of files.

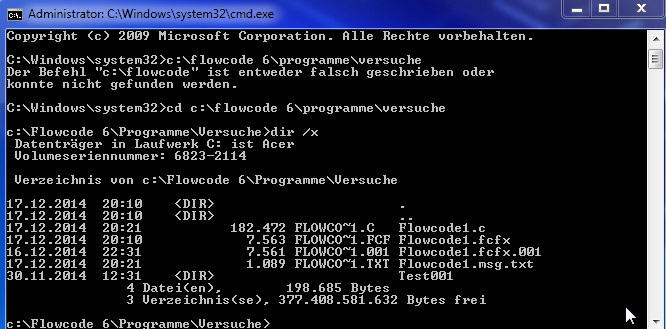

8dot3name im Ordner Versuche

8dot3namen im ordner versuche.jpg (69.92 KiB) Viewed 20871 times

Unfortunately, that did not have the desired effect.
... It is still displayed the compiler Error 255.

Compiler ERROR.jpg

ERROR 255

(170.41 KiB) Downloaded 3636 times

What am I doing wrong - why the compiler does'nt find this file?

Best regards D. Florian

[FlowFlo]

Bin ich wirklich der einzige mit diesem Problem?

Die Werbung dieses Programmes verspricht viel aber verschweigt noch mehr.
Nochmal würde ich mir dieses Programm nicht kaufen.
Jemanden zu finden der einem wirklich hilft Flowcode zu nutzen ist, wie es scheint, unmöglich.
Momentan ist Flowcode fur mich nicht mehr als ein Simulationsprogramm - Programmieren muss ich weiterhin mit anderen Tools.
3 Monate und nicht ein Programm ist im Atmel gelandet... Ich bin schwer entäuscht von dieser Software.
Wenn der Service für diese Software so gut wäre wie diese Werbung, hätte ich mir nach dem ersten erfolgreichen Funktionstest weitere Module dazugekauft.
So aber kann ich nur bedauern, das Geld für so eine Software ausgegeben (...aus dem Fenster geschmissen) zu haben.
Kann mir bitte jemand weiterhelfen? ...

MFG Flo

[sfrancke]

Hallo,

etwas was spät, aber versuche mal Flowcode so zu installieren:

C:\Flowcode6\

Gruß
sfrancke

[Benj]

This FAQ topic should help to restore any broken 8.3 file paths.

http://www.matrixtsl.com/faq/index.php? ... at=1&id=69
